TL-A500皮带式环型绕线机
型号 : TL-A500
品牌 : TAILI
产 地 :台湾

产品说明：

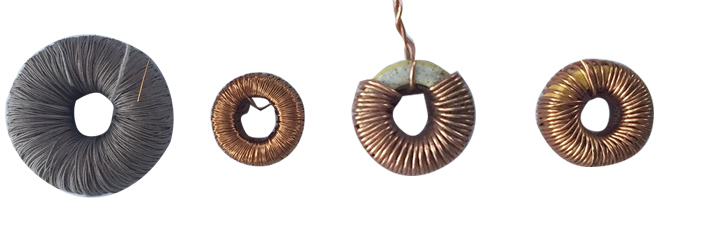

广泛应用于中小型变压器、环型电感、环型互感器、通讯线圈等产品。
* 采用台湾控制器，及变频器驱动，具有节能，低嗓音，少维护，寿命长等特点。
* 多功能微电脑设计，资料设定容易，关机可保存资料一年以上。
* 可设定储线长度。
* 可根据产品（内径、外径、高度、线径、匝数）编辑参数。
* 排线模式可顺逆线两种，也设定角度绕制。
* 0~999组步序设定容易，可分别设定储线及绕线速度，且可选择不同排线方向，绕线角度及分段角度。

技术参数：

型号(Model No) TL-A500(皮带式)
线径范围(Wire size)MM 0.3-0.8
储线环内径(Magazine Diameter) 6寸
最小完成 内径(Min.Finished Core I.D) 5
适用外径(Finished Core O.D)MM 10-40
磁心最大高度(Max Finished Core Heigt)MM 15
最高转速(Max.Speed)RPM 1000
主轴电机(Main Width) AC,370W
排线电机(Spreading Motor) 9V(Stepping Motor)
净重(Net Weight)KG 52
尺寸(Dimensions L x W x H)MM 600 x 650 x650

储线环尺寸对照表
SHUTTLE WIRE CAPACITY CHART(FEET)

  4英寸储线环 6英寸储线环
4 inch shuttles 6inch shuttles
AWG 公制线径范围 英制线径范围 mm mm mm mm mm mm mm mm mm mm mm mm mm mm
9.5 7.9 6.3 4.7 3.4 2.8 2.5 2.4 15.6 12.7 9.5 7.9 6.3 4.7
wire size mm wire size inch 3/8 5/16 1/4 3/16 .135 .115 .100 .093 5/8 1/2 3/8 5/16 1/4 3/16
17 1.151 .0453                   37
18 1.024 .0403 18 10               46 28 16
19 0.912 .0359 23 13               58 35 19
20 0.813 .0320 28 16 12 5 3         72 43 24 18 7.5
21 0.724 .0285 35 20 14 7 4         89 53 30 22 11
22 0.643 .0253 43 25 18 8 5         111 65 38 27 12
23 0.574 .0226 54 30 22 10 6 4     207 138 81 46 33 15
24 0.511 .0201 67 38 27 13 8 5 4   255 170 101 57 41 20
25 0.455 .0179 83 47 34 16 10 7 5 4 316 211 125 71 51 24
26 0.404 .0159 102 58 42 20 12 8 6 5 324 216 153 87 63 30
27 0.361 .0142 127 72 52 24 15 10 7 6 486 324 191 108 78 36
28 0.320 .0126 157 89 65 30 19 12 9 7 600 400 235 134 98 45
29 0.267 .0113 195 111 80 37 23 15 11 10 744 496 293 167 120 56
30 0.254 .0100 242 137 100 46 28 19 14 12 919 613 363 206 150 69
31 0.226 .0089 300 170 124 57 35 24 18 14 1140 759 450 255 186 86
32 0.203 .0080 372 212 153 71 44 29 22 18 1410 940 558 318 230 107
33 0.180 .0071     189 88 54 36 27 23 1745 1163 690 393 284 132
34 0.160 .0063     236 110 67 45 33 28 2160 1440 854 487 354 165
35 0.142 .0056     292 136 83 56 41 35 2673 1782 1057 602 438 204
36 0.127 .0050                 3300 2205 1309 746 542 252
37 0.114 .0045                 4000 2730 1620 923 671 312
38 0.102 .0040                     2005 1142 830 387
39 0.089 .0035                         1027 479
40 0.079 .0031                         1272 592

注：AWG(17--30)为皮带式试用范围BELT　　AWG(21--40)边滑式试用范围SIDE SLIDER

产品应用：


本公司为提升机种性能，不断研究开发，其规格、尺寸及配备若有变更，恕不另行通知。

视频地址：http://v.youku.com/v_show/id_XMTEwNzg0Mjc2.html
